Printer Canon MP 145 Error E3

*Sila Klik Pada Gambar Untuk Di Besarkan.

Salah satu kelemahan printet canon mp 145 adalah muncul error E3.

Ini terjadi saat kita menekan print / copy, pada umumnya terjadi pada printer baru dan juga lama.



Syarat yg harus dipatuhi untuk memperbaiki printer tersebut adalah :

1. Harus berani ambil resiko ( Jika tidak reti memasangnya semula jangan lakukan )

2. Harus mempunyai penglihatan yang tepat dan ingatan yang bagus ( agar setelah printer di buka , printer boleh dipasang semula tampa kelebihan skru )

3. Harus Bersabar dan Berhati-hati ( supaya ketika membuka printer tidak ada kabel yang putus )


Cara membuka printer

Tahap 1

Buka body printer dan buka skru-skrunya, pehatikan body printer yg mempunyai klip pengunci.



















Cabut dahulu scanner bagian atas dan perhatikan kabelnya agar dilepasjan. Kabel scanner ada 3 pasang 1 kabel biasa 2 kabel fleksibel di tambah kabel ground

Setelah dilepas, kemudian buka body casing yang besar.


Tahap 2

Buka 1 unit tempat berjalannya cartrig.

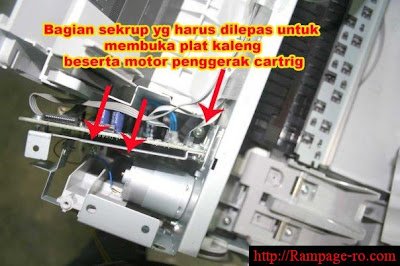

Terdapat skru kiri dan kanan juga skru bagian atas yang panjang dan skru dibagian dalam pcb. Perhatikan kabel motor agar dilepasin saat mengangkat plat tersebut.










Tahap 3

Setelah besi plat dilepas, baru buka bahagian penarik kertasnya. Terdapat 3 skru yang mengunci penarik kertas tersebut. Sebelum itu lepaskan dahulu penahan kertas beserta Spring. Hati-hati jangan sampai Spring melayang / terbang ketika dibuka.

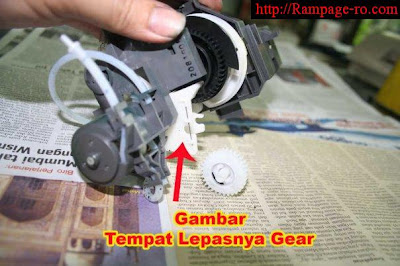

Angkat 1 unit penarik kertas, di situ anda akan melihat bagian gear yg lepas.

Gear ini yang menjadi penyebab printer menjadi error E 3.

Gear itu terdiri dari 2 bahagian gear yang digabungkan yang ditengahnya terdapat spring. Ke dua Gear dapat dibuka dan dipasangkan menjadi satu, terdapat 2 bahagian klip pengunci. Waktu membongkar perhatikan Spring jangan sampai terbalik..ok

Agar klip pengunci tidak mudah terlepas klip yg sudah dipasang diganjal dengan kertas. ( Jangan Sampai Terlalu Ketat untuk Berpusing )

Pasang kembali Gear yang tercabut ke posisinya semula, ingat jangan terbalik.




























Sesudah itu Pasang kembali printer yang anda buka seperti asal.

Setelah dipasang cuba print mudah-mudahan sudah ok.

Selamat mencuba !!
